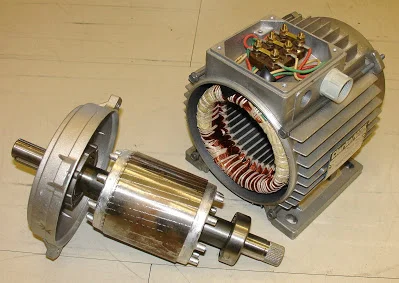

What is the use of neutral in the 3 phase ac motor / Motor Neutral
Motor Neutral – आज का टॉपिक है 3 फेज मोटर में न्यूट्रल का क्या काम होता है। आप इस टॉपिक को थोड़ा ध्यान से पढ़ें क्योंकि ये बहुत की जरूरी और हम कही जॉब करते हैं तो इसकी जरूरत कभी भी पड़ सकती है। जो छोटी छोटी 3 फेज मोटर या छोटीे मोटर इस्तेमाल करने वाले सिस्टम होते हैं उनमें न्यूट्रल की जरूरत नही पड़ती।
जैसे कि घरों में लेकिन जहाँ बड़े आकार की मोटरों का इस्तेमाल होता है जैसे कि रेल में और साथ ही उसमे VFD भी लगा हो तो सिस्टम बहुत बड़ा हो जाता है। और जब इस बड़े सिस्टम में प्रॉब्लम आती है तो पता नही चलता कि प्रॉब्लम आई कहापे है या सिस्टम कहा से फैल हुआ है।
तो इसी का जल्दी से पता लगाने के लिए सिस्टम में बहुत सारे मोनेटरिंग पॉइंट लगा दिए जाते हैं। जो कि सिस्टम को मोनिटर करते रहते हैं और इसका स्टेटस स्क्रीन में दिखाते रहते है कि सिस्टम सही चल रहा है या नही अगर नही तो प्रॉब्लम कहाँ आई है ये सब। उस से हमे फाल्ट को ढूंढने और ठीक कर में समय की बचत होती है। अब ये जो सारा सिस्टम होता है वो न्यूट्रल पे निर्भर होता है।

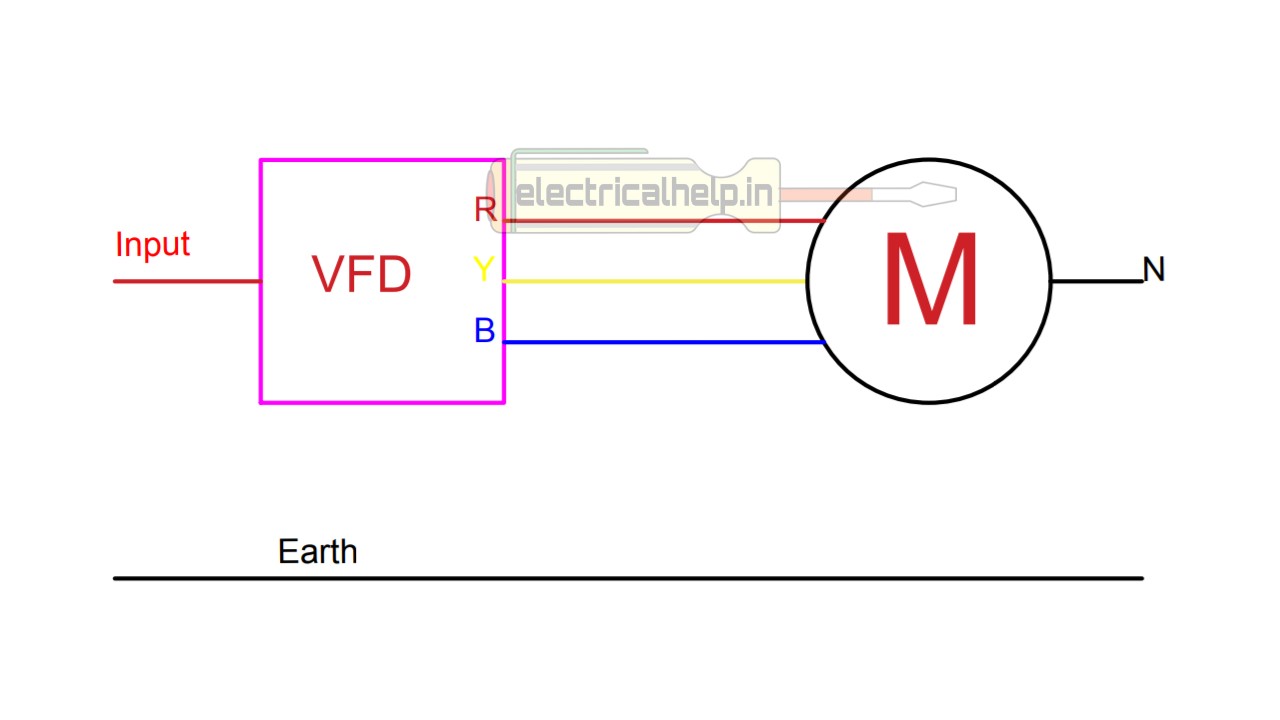

A motor With VFD System |
ऊपर हमने एक मोटर के साथ VFD सिस्टम दिखाया है। इसमें हमने इनपुट पे सिंगल फेज सप्लाई दिखाई है जोकि VFD में दी गयी है। वे पूरा का पूरा एक सिस्टम है जोकि आउटपुट में 3 फेज वोल्टेज देता है। और ये आउटपुट एक मोटर को जा रहा है जिसमे एक न्यूट्रल पॉइंट भी दिया गया है। साथ ही नीचे हमने एक अर्थ या कॉमन वायर भी दिखाया है।

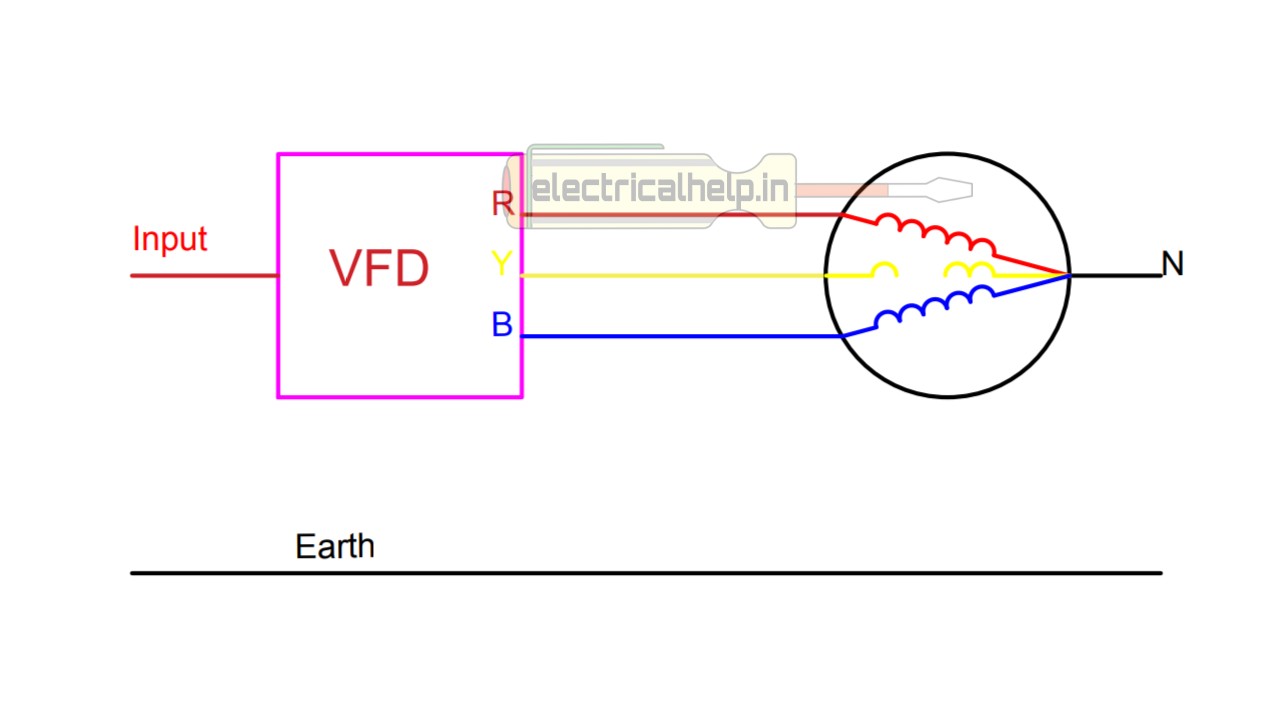

लेकिन इस न्यूट्रल में कोई भी कनेक्शन नही दिया गया है तो अब हम आपको बताएंगे के ये न्यूट्रल फाल्ट की जगह का पता लगाने में कैसे मदद करता है। नीचे फ़ोटो में आपको 3 फेज मोटर में वाइंडिंग दिखाई गई है हर फेज की अलग अलग।
A motor With VFD System |
अब अगर हमारी मोटर ठीक चल रही है तो न्यूट्रल पे वोल्टेज 0 होगा।
A motor With VFD System |

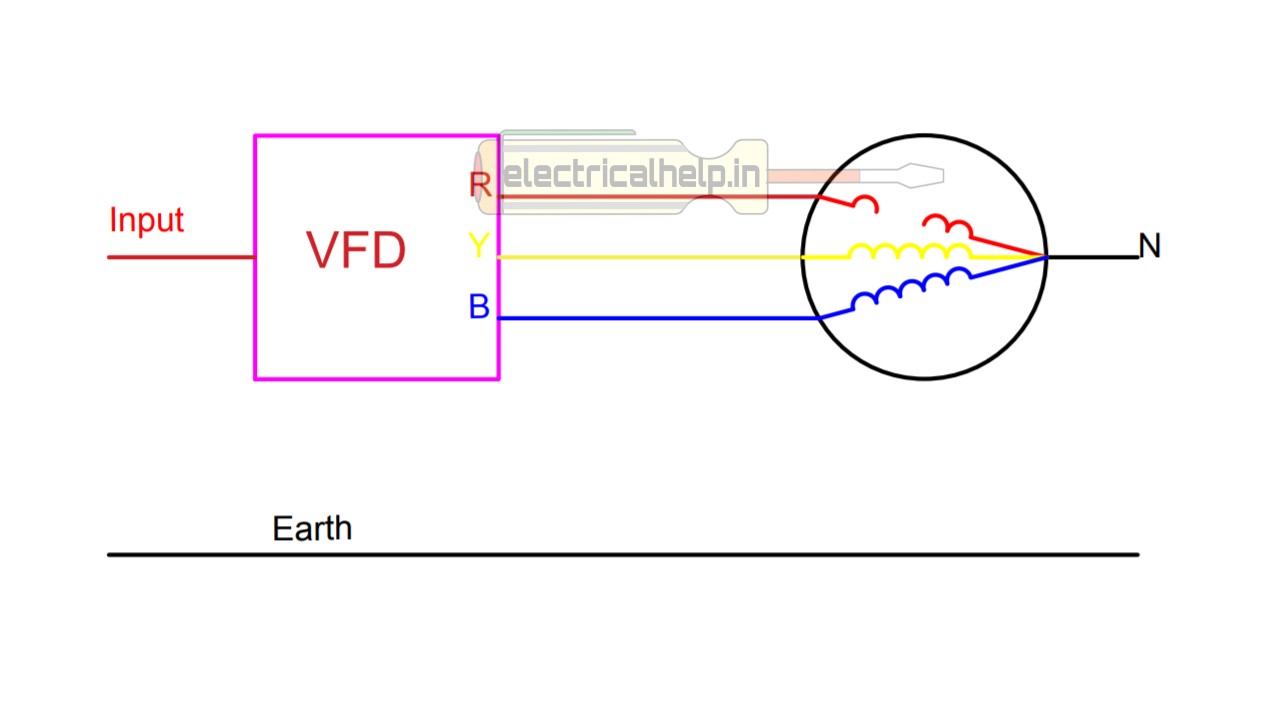

अब मान लीजिए R फेज की वाइंडिंग में कोई दिक्कत आ जाती है या ये वाइंडिंग बीच से टूट या जल जाती है तो R फेज की वोल्टेज न्यूट्रल तक नही पहुच पाएगी तो इस स्थिति में न्यूट्रल का वोल्टेज 0 ना होके Y और B के बीच का होगा। तो ऐसे में हमे पता लग जायेगा के मोटर में कोई प्रॉब्लम है।
use of neutral in the 3 phase ac motor
|
अब मान लीजिए Y फेज की वाइंडिंग में फाल्ट आता है तो न्यूट्रल पे R और B के बीच का होगा।
use of neutral in the 3 phase ac motor
|
इसी तरह B फेज की वाइंडिंग में फाल्ट आते ही न्यूट्रल पे R और Y के बीच की वोल्टेज आएगी तो ऐसे में फाल्ट किसी भी वाइंडिंग में आता है तो हर बार न्यूट्रल पे 0 की जगह अलग अलग वोल्टेज मिलेगी। हमे बार पता लग जायेगा के इसमे क्या प्रॉब्लम हो सकती है अगर हम न्यूट्रल का वोल्टेज चेक करते रहे तो।
अब मान लेते हैं फाल्ट वाइंडिंग में ना आके किसी भी फेज में मोटर से पहले फाल्ट आता है या वो फेज अर्थ के साथ शार्ट हो जाता है जैसे कि नीचे दिखाया गया है।
use of neutral in the 3 phase ac motor
|
Also Check : Why is transformer neutral connected to earth
तो जब ये फेज अर्थ के साथ शार्ट हो जाता है तो इसका वोल्टेज 0 हो जाएगा और न्यूट्रल का वोल्टेज 0 ना होके कुछ और हो जाएगा तो ऐसे में भी हम पता लगा सकते है के फाल्ट कहापे है।
तो हमने देखा किसी भी फाल्ट की स्थिति में न्यूट्रल का वोल्टेज बदलता रहता है तो अगर हम न्यूट्रल की वोल्टेज को देखते रहें तो हम फाल्ट का आसानी से पता लगा सकते है। ये सारे फाल्ट तो नही बता सकता लेकिन फिर भी ज्यादातर फाल्ट का पता इस से लग जाता है।
use of neutral in the 3 phase ac motor
|
अब ऊपर इस सिस्टम में न्यूट्रल और अर्थ के बीच एक वोल्टेज मेजरिंग यूनिट जोड़ दी है जोकि इस न्यूट्रल पॉइंट का वोल्टेज चेक कर सकती है लेकिन ये जो यूनिट होती है वो VFD के अंदर ही होती है लेकिन समझाने के लिए इसे हमने बाहर दिखाया है।
अगर आप इस सिस्टम के बारे में और ज्यादा जानकारी चाहते हैं और आपके पास कोई इलैक्ट्रिकल सर्किट वाला सॉफ्टवेयर है आप इस सिस्टम को जरूर सिमुलेट करें। और इस सिस्टम में बहुत सारे फाल्ट करके न्यूट्रल पॉइंट का वोल्टेज जरूर मेजर करे इस से आपको पता लगेगा के फाल्ट में वोल्टेज कैसे चेंज होता है।
इस न्यूट्रल पॉइंट का एक और काम होता है जब हम मोटर बनाते हैं और इसकी प्रोटेक्शन करते हैं तो ये न्यूट्रल बाहर होता है तो हम फेज और न्यूट्रल के बीच मे टेस्ट भी कर सकते हैं। अगर ये न्यूट्रल का पॉइंट इसमे ना हो तो हम इसकी वाइंडिंग का टेस्ट नही कर सकते थे
उम्मीद है motor neutral, What is the use of neutral in the 3 phase ac motor, phase neutral, 3 फेज सर्किट के लिए पावर का क्या फार्मूला होता है, थ्री फेज मोटर चेक, से जुड़ी हुई पोस्ट आपको पसंद आई होगी। आपको हमारी ये पोस्ट कैसी लगी आप हमें कमेंट में बता सकते हैं या हमसे कांटेक्ट कर सकते हैं। अगर आपको ये पोस्ट ज्ञानवर्धक लगी हो तो दोस्तों के साथ शेयर कर सकते हैं। साथ ही हमारे YouTube Channel Electrical Help सब्सक्राइब भी कर सकते हैं।
